关于此项目

这个项目的目的在于找到最大化发挥高速运算放大器的布局布线方法, 由于运算放大器具有多种用途，在信号链中具有举足轻重的地位，如果放大器的失真过高，那么将导致波形畸变，还会产生不需要的频率成分。这个问题起源于我在使用德州仪器的高速运算放大器THS3201时遇到的问题，当时我想用THS3201放大20MHz小信号，但我发现放大后的信号具有较大的偶次谐波失真，而官方数据手册中给出的失真并没有我这么大，为了解决这个问题，就有了如下的研究。

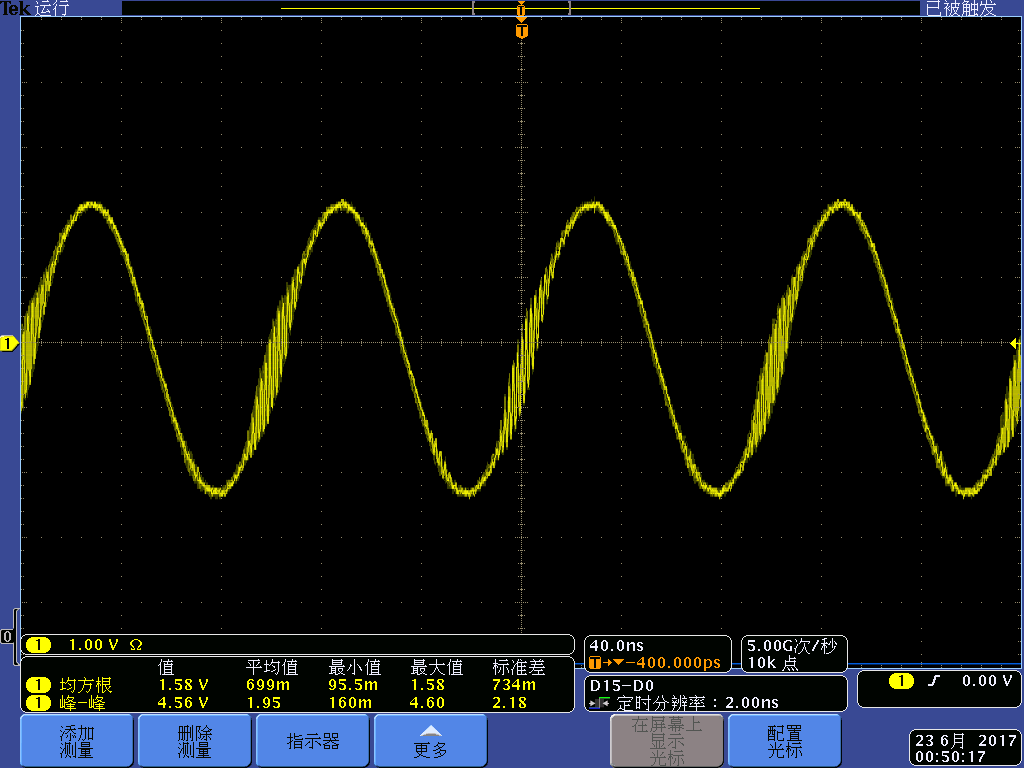

上图显示了输入频率为10MHz时的输出波形，波形噪声很大，在过零点处有震荡的趋势。

可能的原因

阻抗匹配问题?

我对PCB做了阻抗匹配，但是结果并没有改变，因此不是阻抗匹配的原因。

布局布线问题?

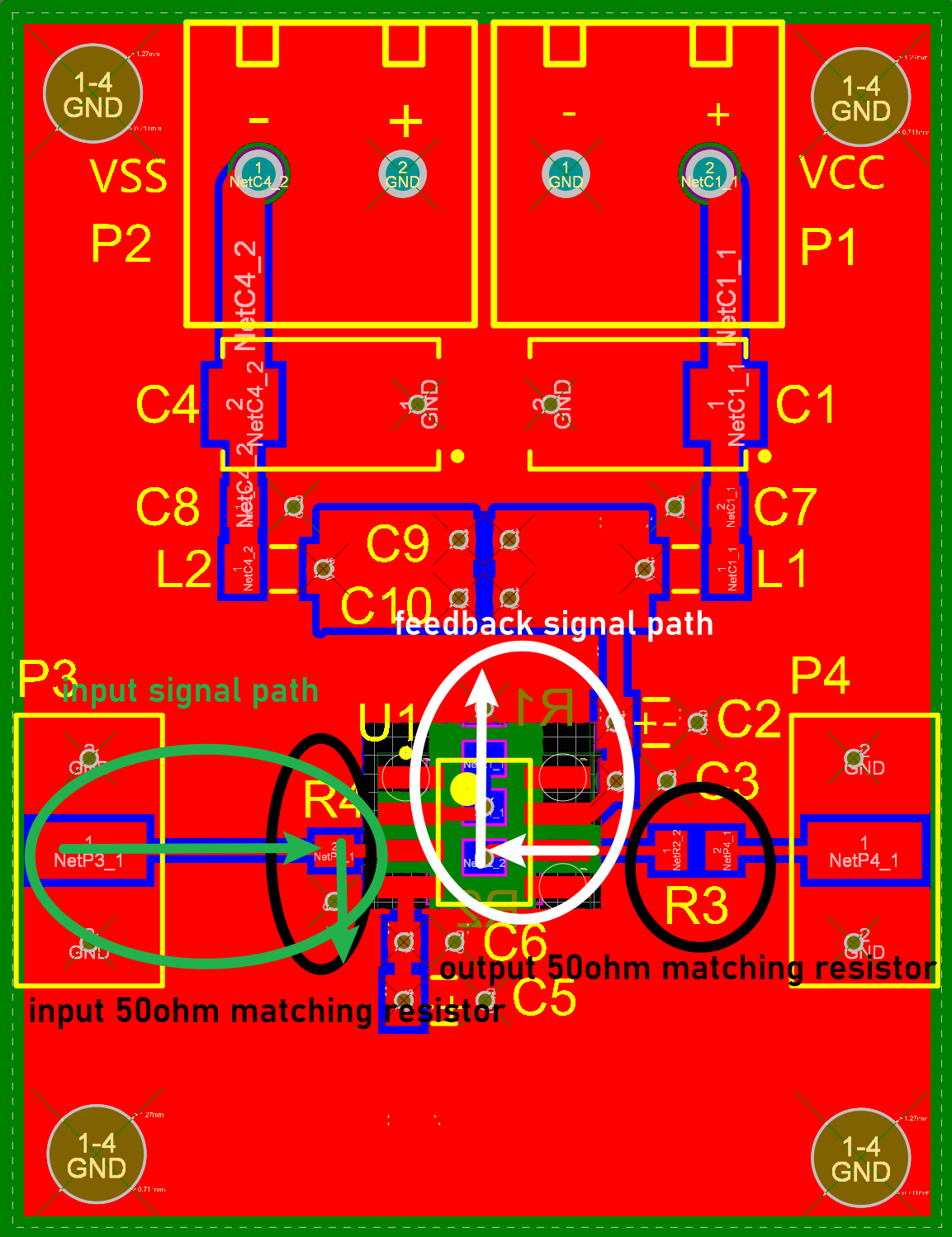

最初的布局如下所示，图中标出重要的信号通路。

为了确认是否是反馈信号通路布局方法的原因，我尝试了四种不同的反馈信号通路布局方法，并将每种方法进行测试。四种不同的布局布线方法如下所示：

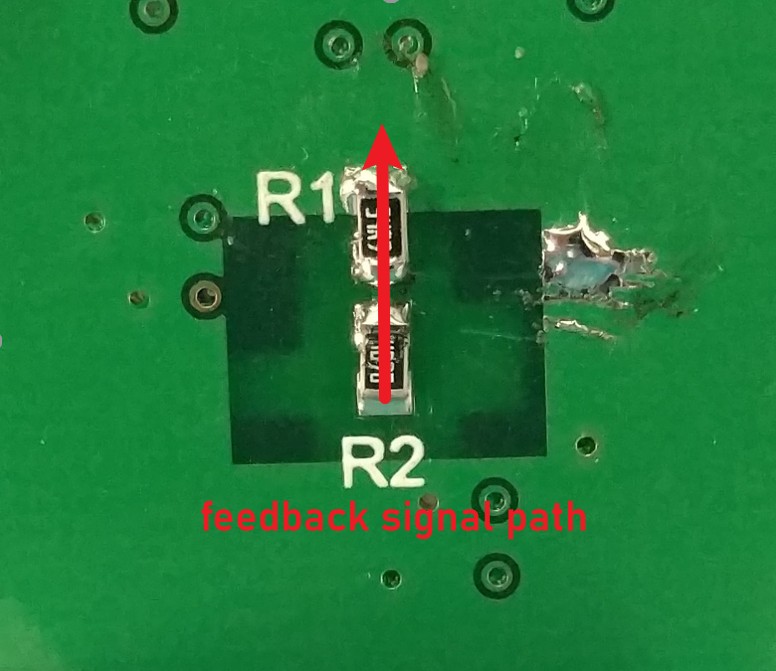

• 第一种布局

  第一种布局如下所示，同时也是我的最初布局。

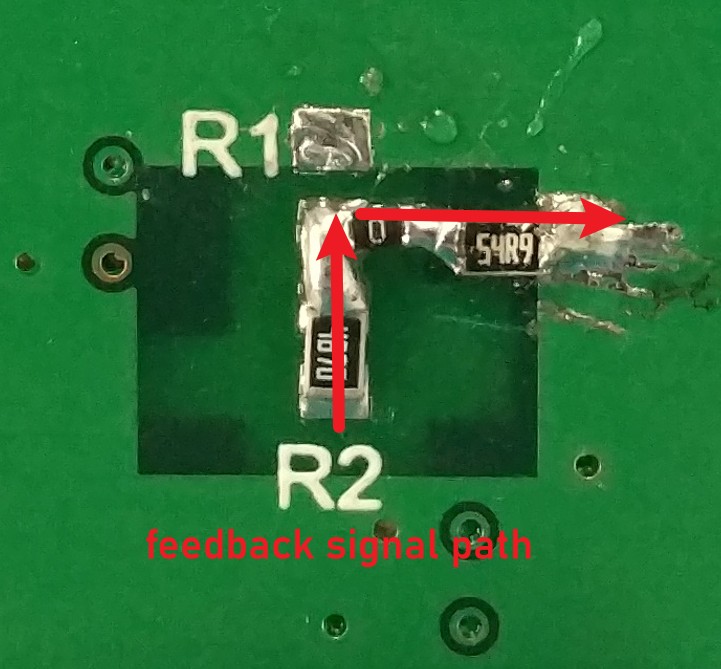

• 第二种布局

  第二种布局将R1的方向稍作改变, 如下图所示：

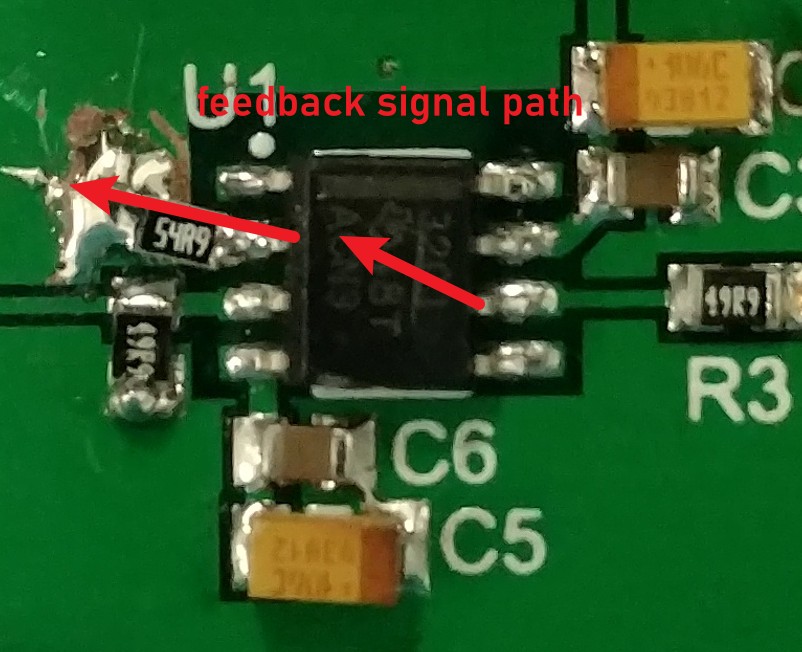

• 第三种布局

  第三种布局将R1放到顶层。实际上，第三种布局与第二种布局很相似，但是第三种布局的反馈信号通路接地点在顶层。

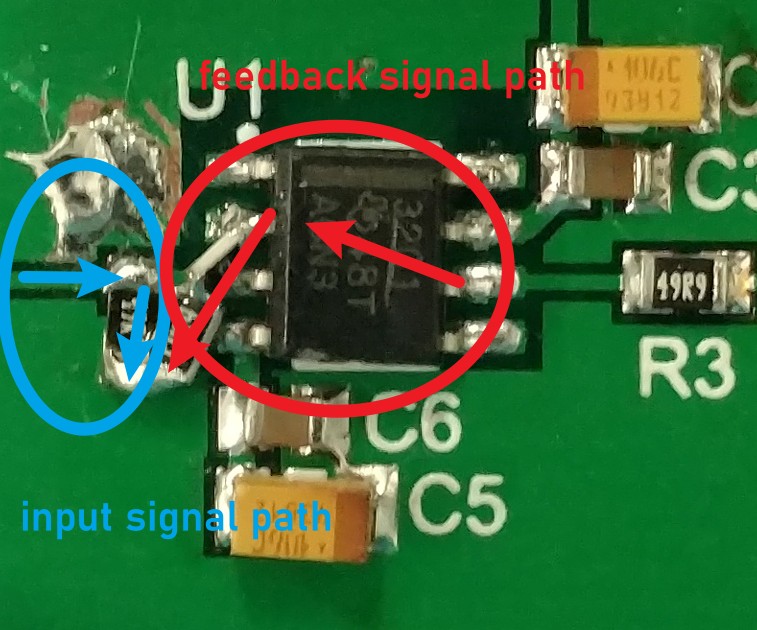

• 第四种布局

  第四种布局同样将R1移动到顶层。除此之外，反馈信号通路的接地点与输入信号的接地点交于同一位置。



测量结果

输入信号频率 = 10M, 输入功率 = 3dBm

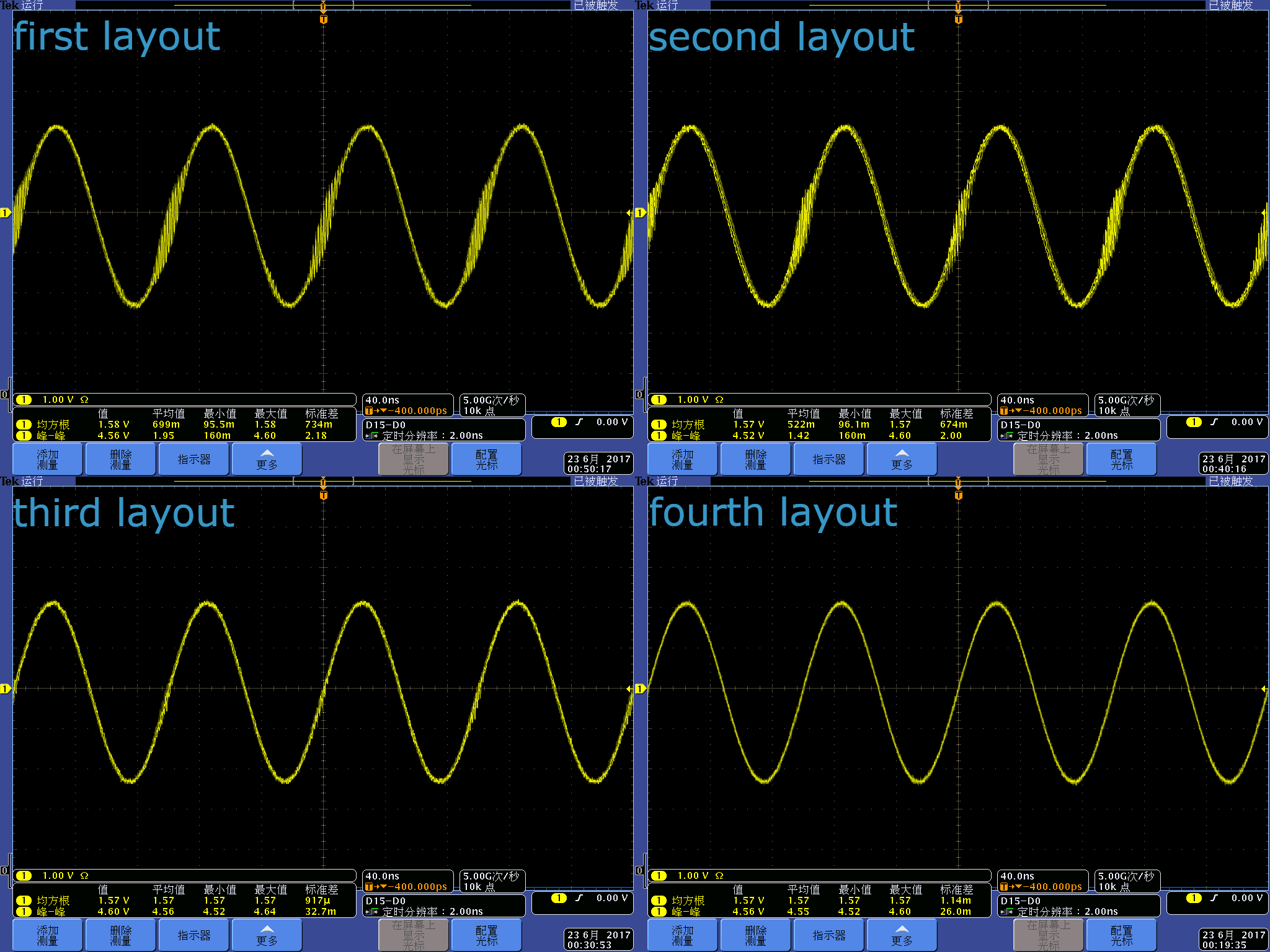

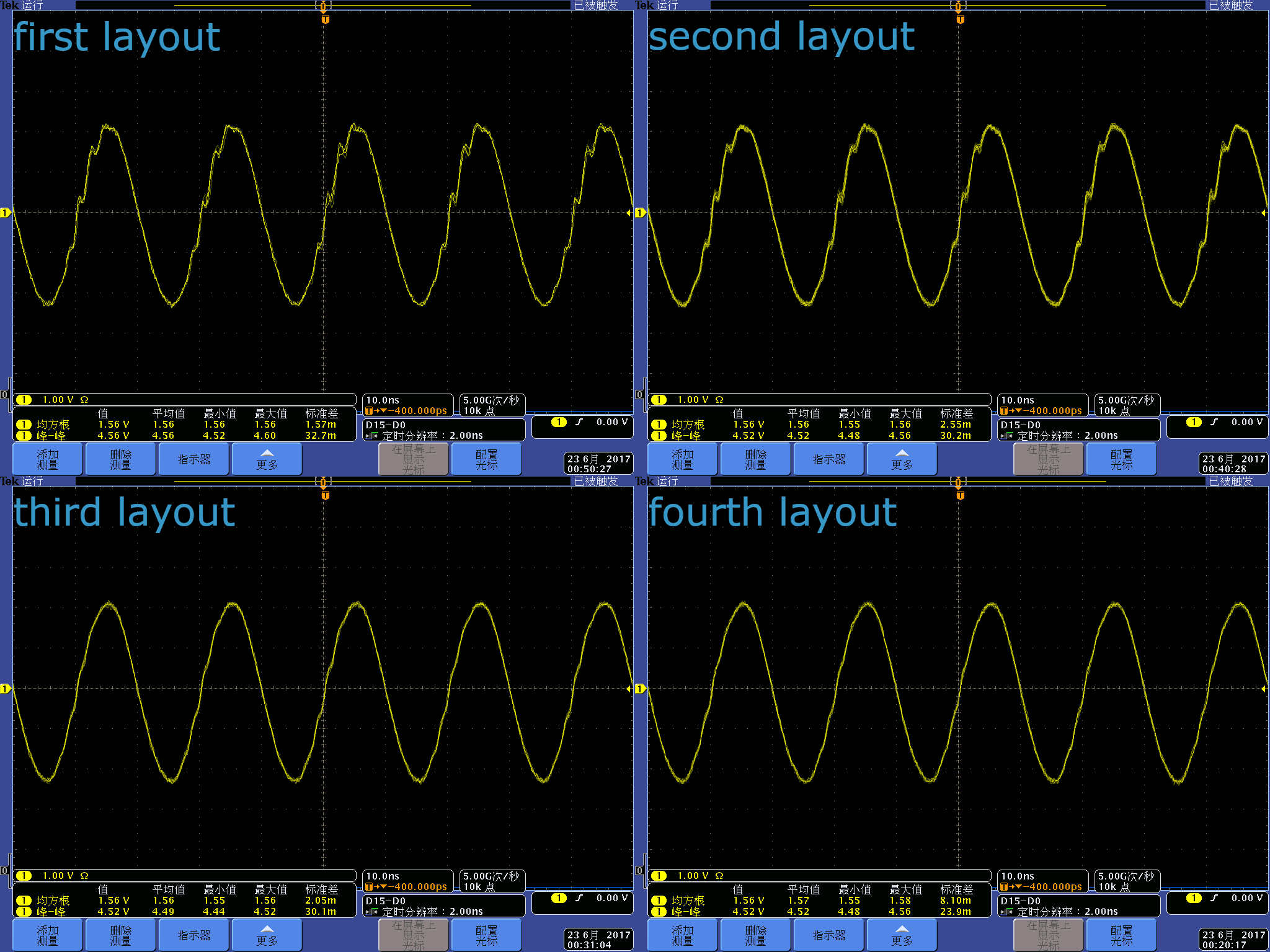

• 测试波形

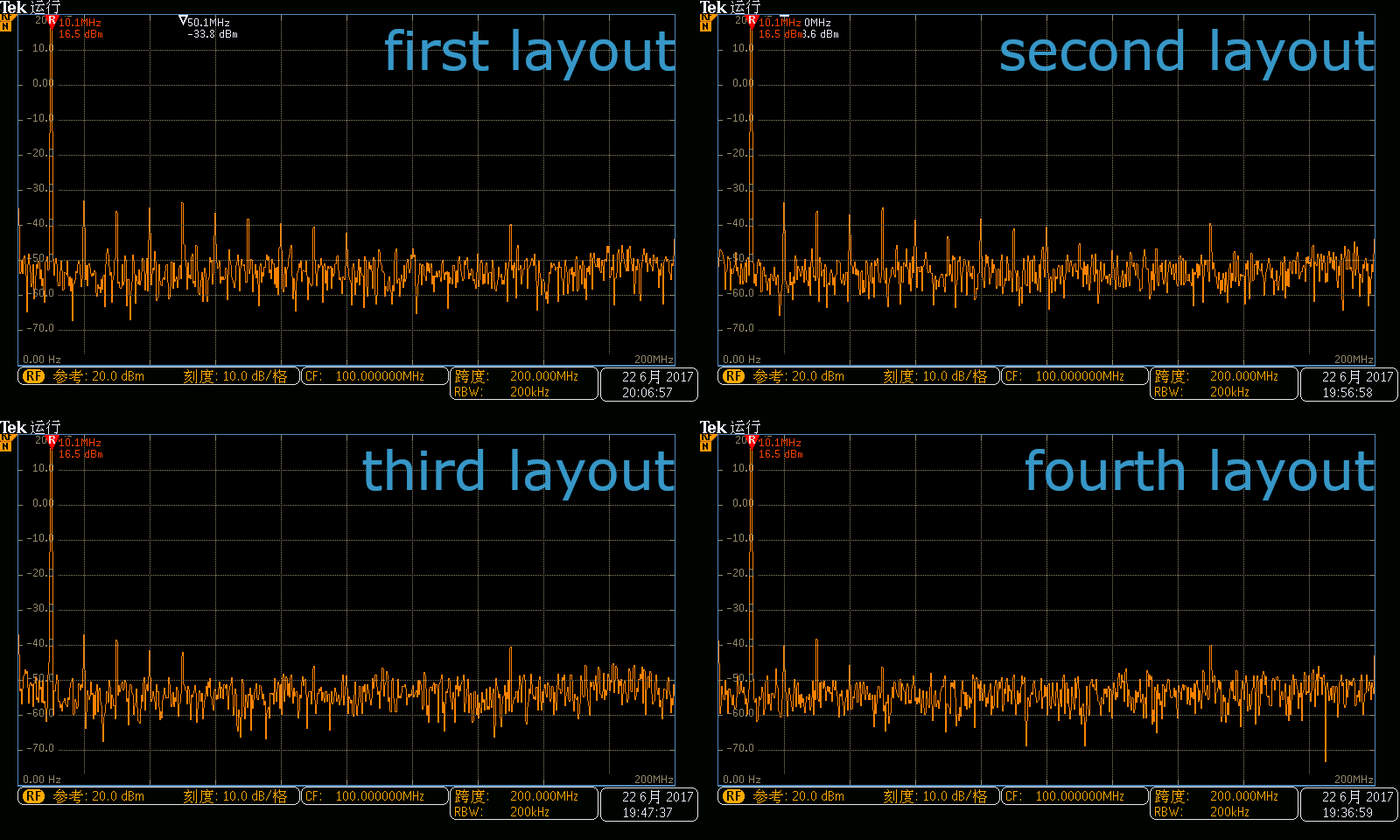

• 测试频谱

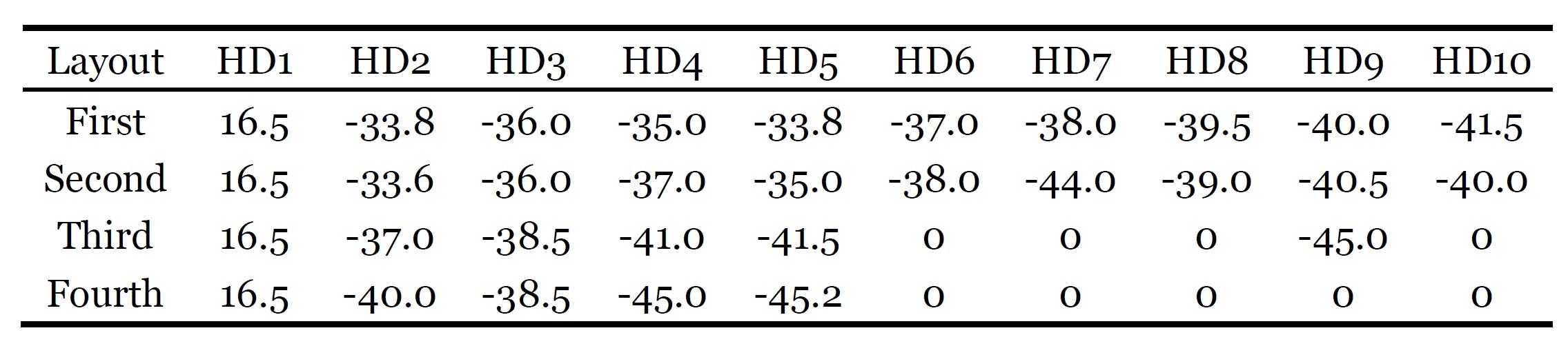

• 测试数据 单位为dBm.


输入信号频率 = 50M, 输入功率 = 3dBm

• 测试波形

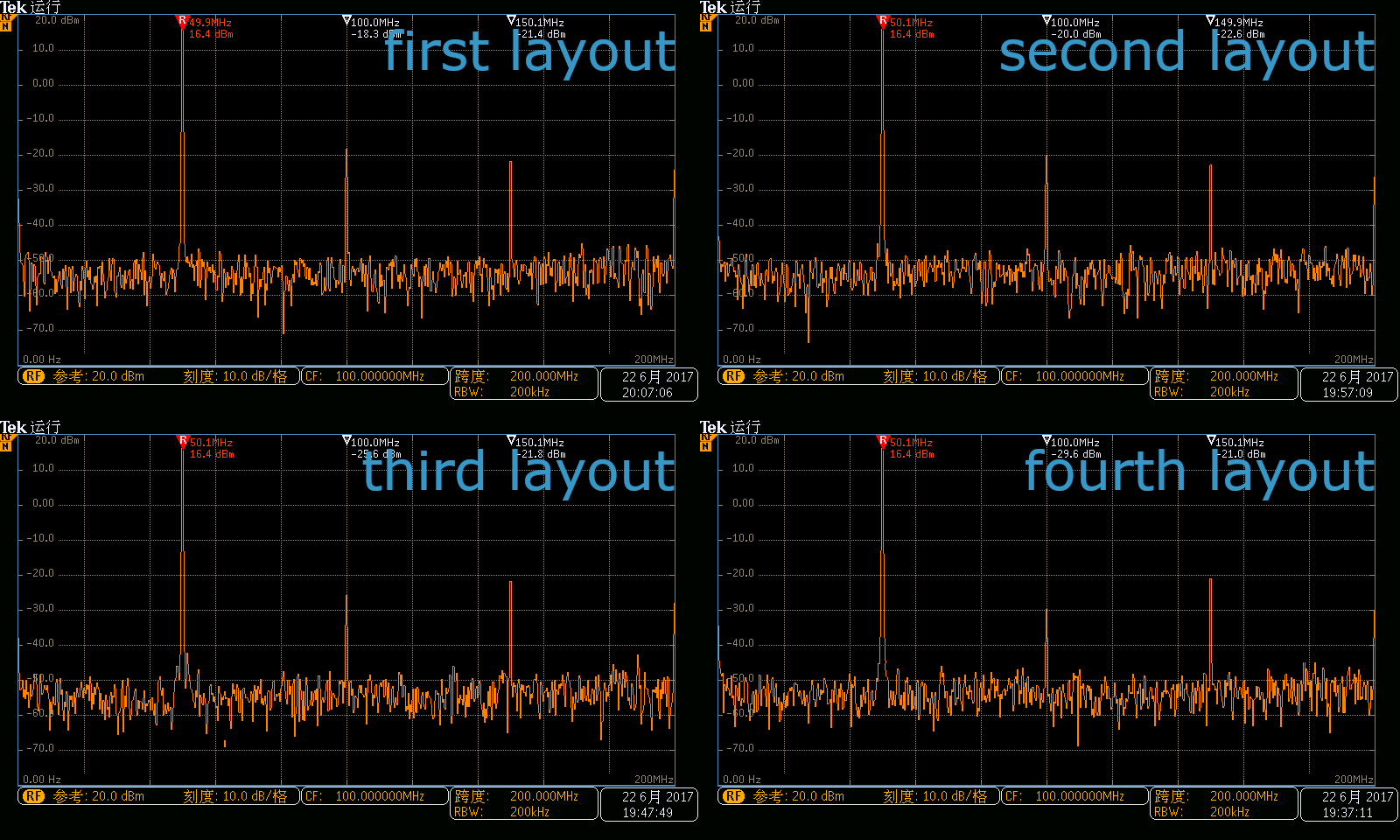

• 测试频谱

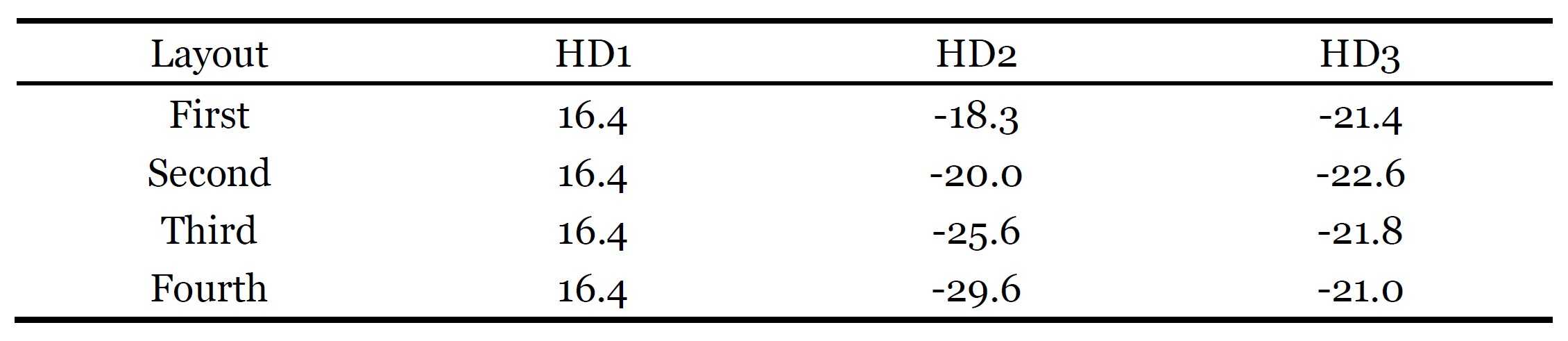

• 测试数据 单位为dBm.


测试数据与官方数据手册对比

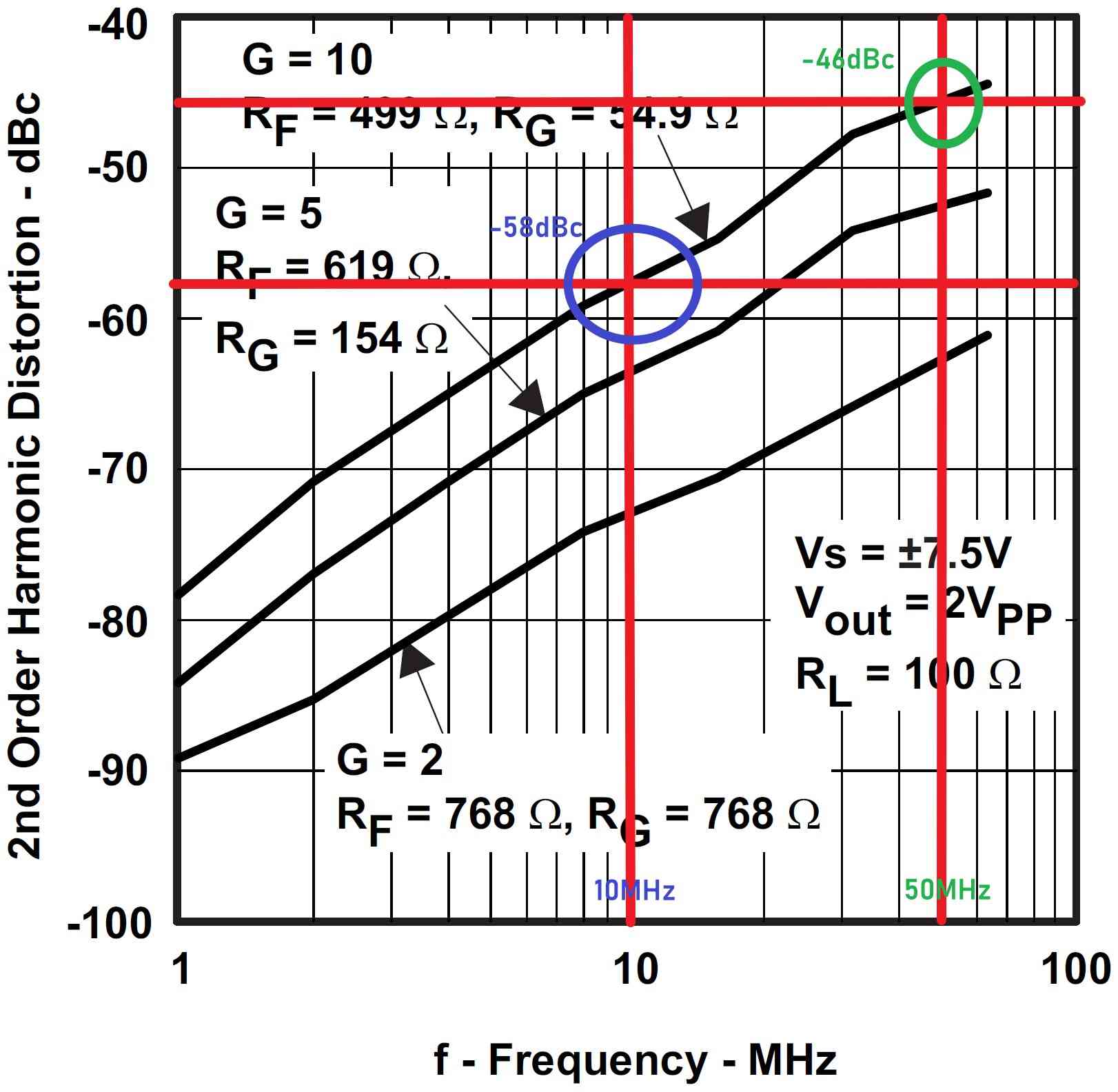

数据手册指出，10MHz时的二次谐波失真为-58dBc, 50MHz时的二次谐波失真为-46dBc.

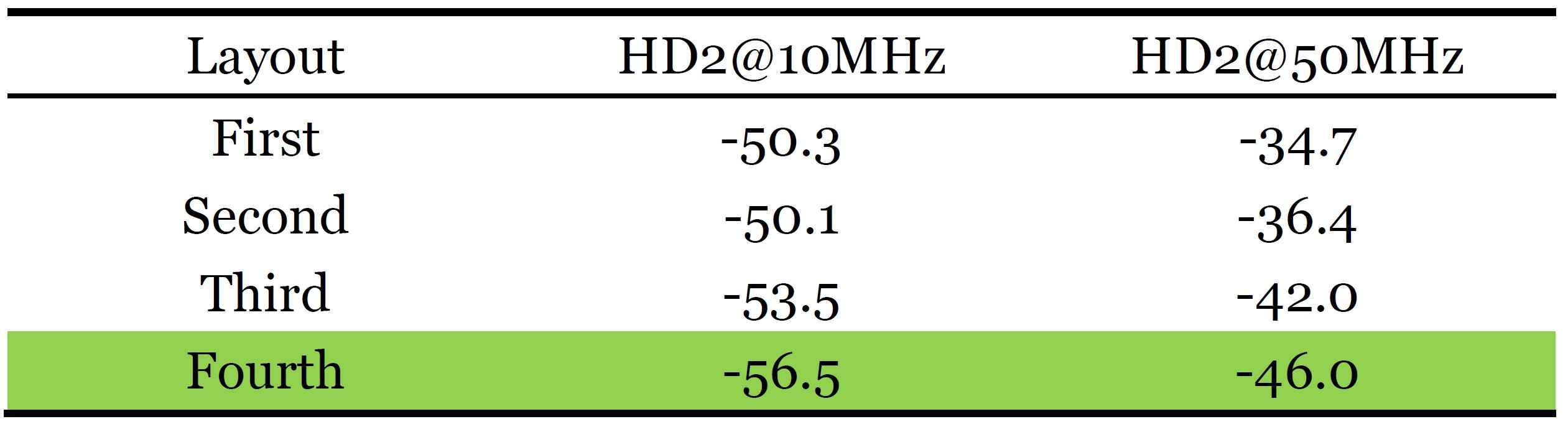

四种不同布局的实际测试结果如下所示:

第四种布局的测试结果与数据手册上的官方测试值几乎一样，因此这种布局布线方法能够最大限度发挥高速运算放大器的性能。

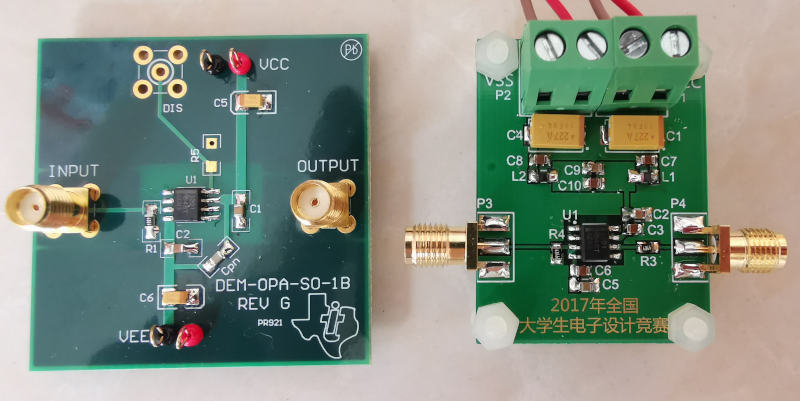

第四种布局与官方评估板的测试对比

德州仪器为高速运算放大器设计的官方评估板 能够帮助设计者评估运算放大器的性能并且进行原型验证。由于官方设计的评估板能发挥出他们产品的最大性能，因此是一个非常好的参考。

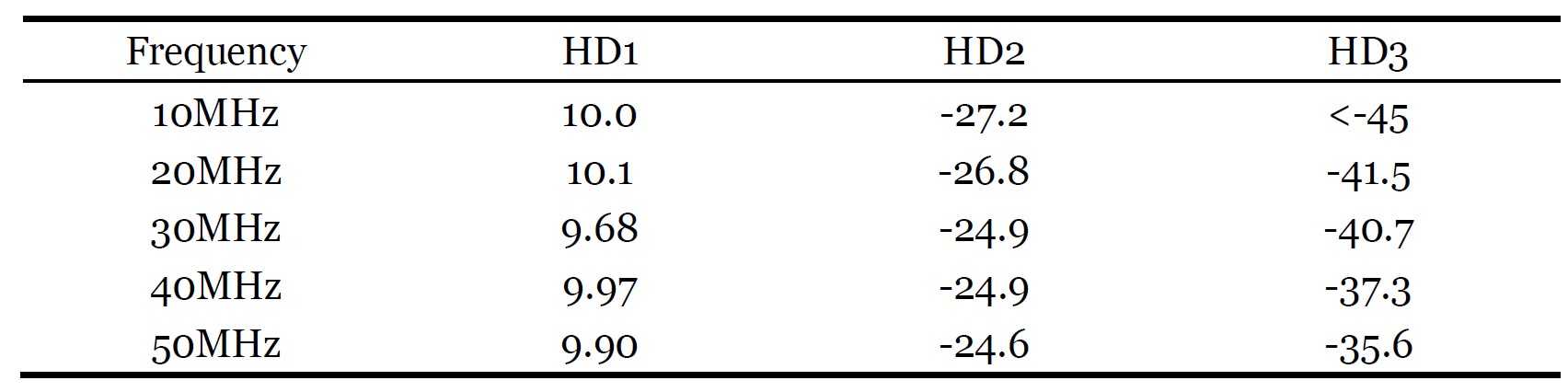

• 官方评估板的测试数据:
  输入信号功率-10dBm, RF=487, RG=24.9, 测试结果的单位为dBm

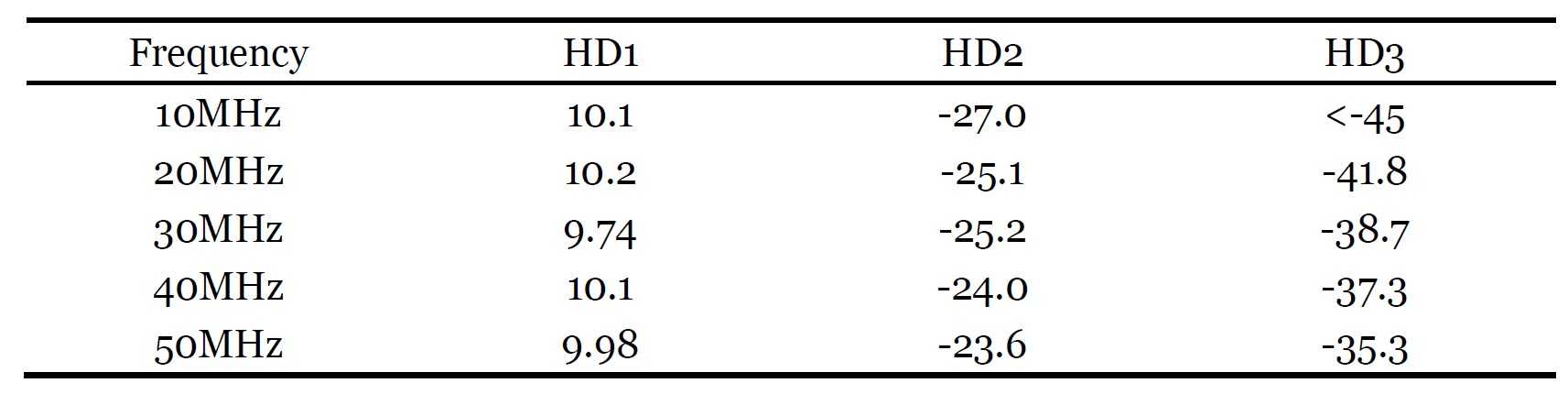

• 第四种布局布线的测试结果:

  在某些频点，官方评估板的结果比我的布局布线测试结果稍好，我的布局布线具有更平坦的频率响应。

结论

第四种布局是最佳布局，反馈信号通路的接地点要与输入信号接地点一致，这种布线具有最小谐波失真

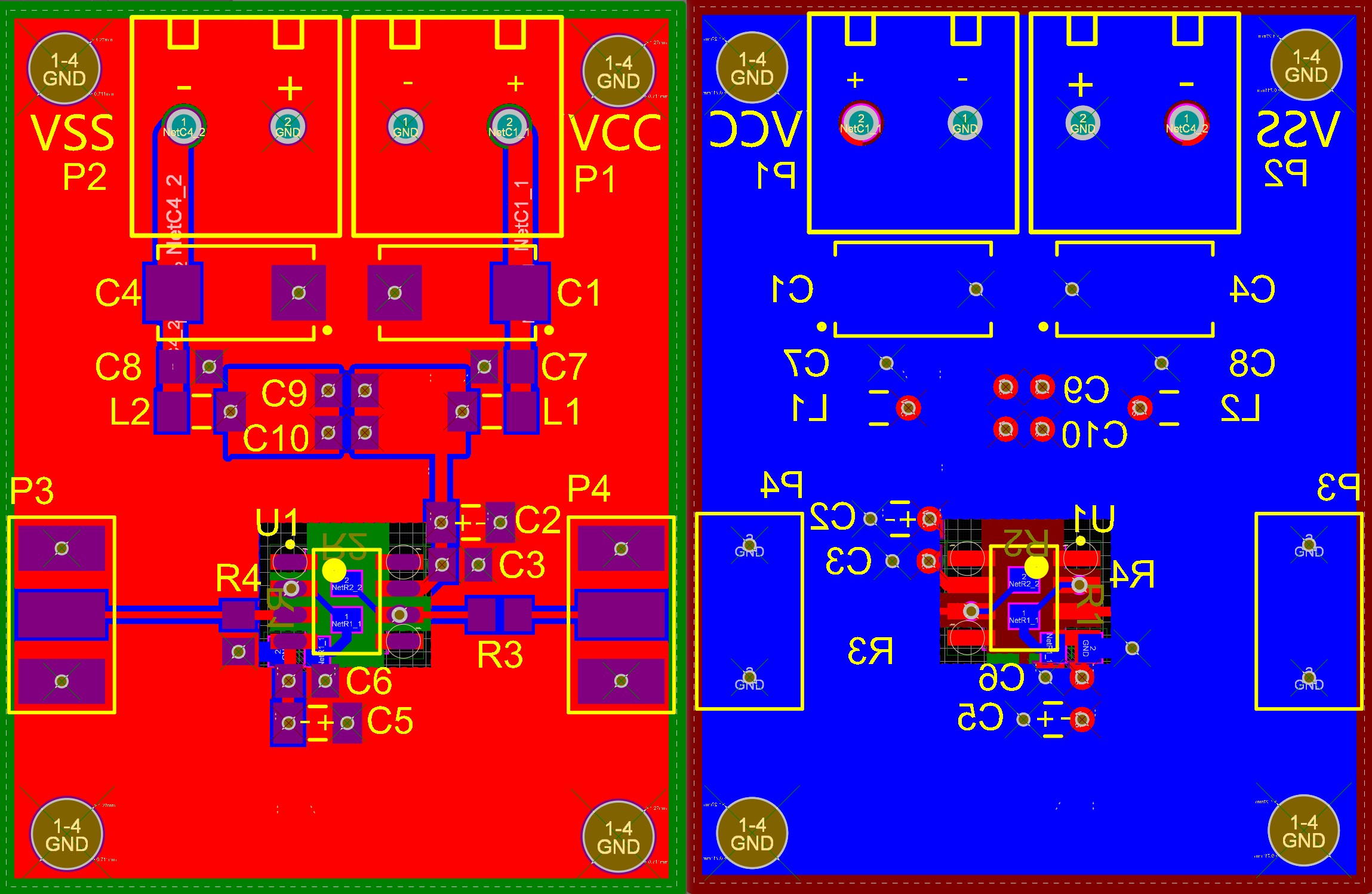

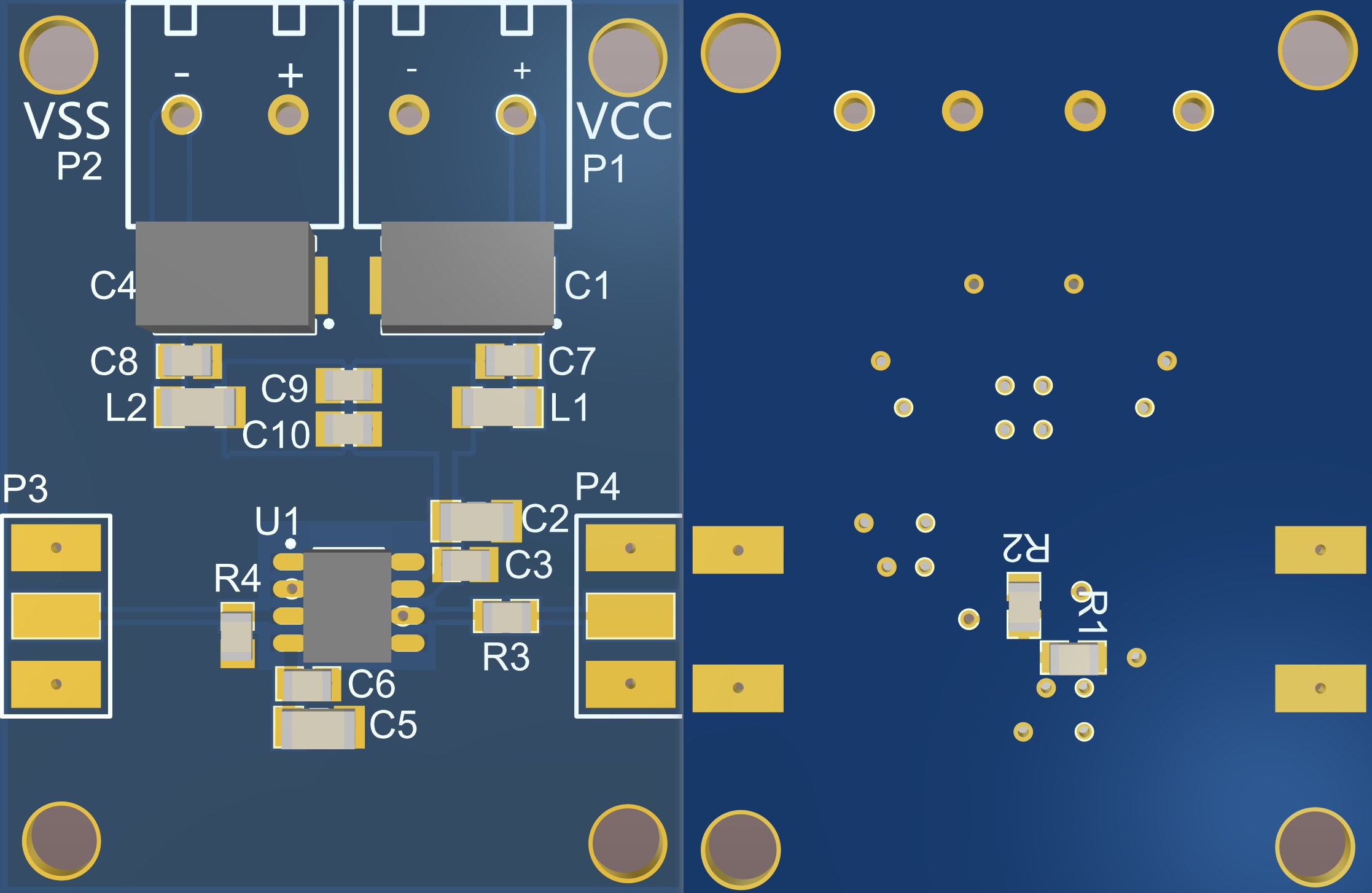

最终版本的布局

设计经验

• 通常情况下，如果去耦电容正确放置，去耦电容对电路的影响并不是很大。
• PCB层数也对一般的电路没有显著影响，如果布局布线合理，双层板和四层半的性能几乎没区别。
• 最重要的一点，反馈信号通路的接地点要与输入信号接地点一致，这种布线具有最小谐波失真。

未解决的问题

• 为什么反馈信号通路能够影响放大器的性能，能够引入如此大的谐波失真？我觉得应该有理论解释，但是目前为止我还没有找到。
• 为什么谐波失真能够随信号频率的增加而增加？当输入频率为10MHz时的二次谐波失真要小于输入信号频率为20MHz时的二次谐波失真。
